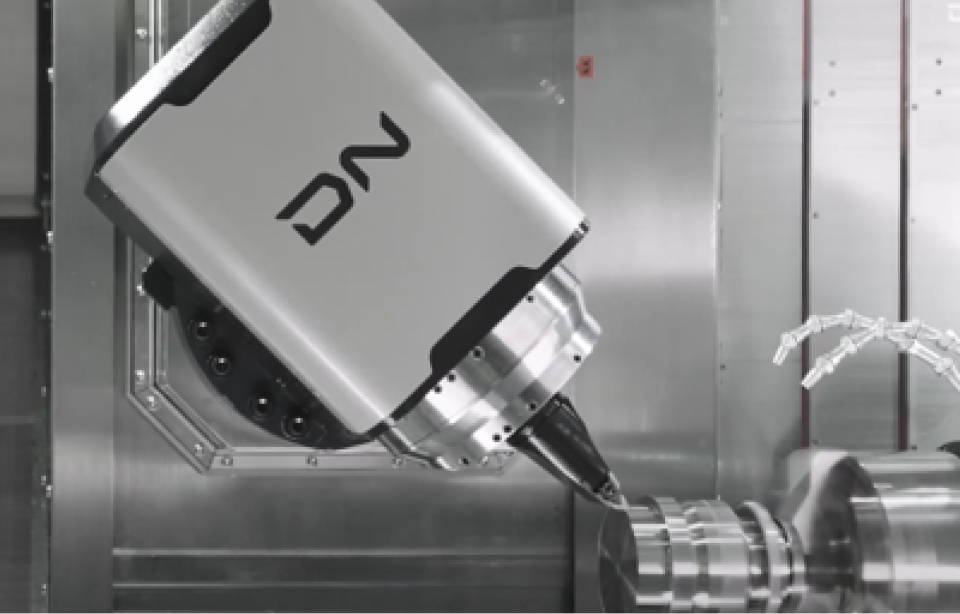

DNX 2100S - Máy tiện phay đa năng CNC , một sản phẩm thuộc Trung tâm gia công đa năng DNX 2100 Series của DN Solutions Toàn bộ quá trình tiện - phay - khoan được tích hợp trên một nền tảng đa nhiệm hiện đại. Nhờ khả năng gia công đa trục, kết hợp 2 trục chính và điều khiển chính xác đến từng chuyển động giúp giảm số lần gá đặt, hạn chế sai số tích lũy và đảm bảo độ ổn định vượt trội. Gia công chính xác các chi tiết phức tạp yêu cầu nhiều bề mặt và góc cạnh.... - Phù hợp với nhiều loại vật liệu, từ kim loại như thép, nhôm, đồng, hợp kim, v.v. - Đáp ứng hiệu quả nhu cầu sản xuất đa dạng của các doanh nghiệp trong nhiều lĩnh vực như ô tô, hàng không vũ trụ, điện tử và cơ khí chính xác. 🔹 Độ chính xác cao 🔹 Khả năng đa nhiệm 🔹 Gia công nhanh hơn 🔹 Thời gian thiết lập ngắn hơn
- Tên sản phẩm: DNX 2100S thuộc dòng máy gia công phức hợp tiện-phay (turn-mill) đa nhiệm hiệu suất cao DNX 2100 Series. - Tính linh hoạt: Vượt trội hơn so với các trung tâm tiện trục Y truyền thống nhờ tích hợp ổ chứa dao ATC lên tới 60 vị trí dao. - Khả năng gia công: Thực hiện mượt mà các hoạt động tiện, phay và tạo hình các chi tiết phức tạp nhờ chuyển động đồng thời của các trục xoay B và C. Máy cho phép tự động hóa quy trình sản xuất các sản phẩm đa dạng với số lượng nhỏ mà không cần thêm đồ gá cố định. - Kích thước & Thiết kế: Trang bị mâm cặp kích thước 8/10 inch, chiều dài gia công lên tới 1.100 mm. Máy có thiết kế nhỏ gọn, dễ dàng thay thế cho các hệ thống máy móc sẵn có trong xưởng và cải thiện khả năng tiếp cận khu vực trục chính/băng chứa dao.
⚡ Cải tiến về Năng suất & Độ chính xác
- Độ cứng cáp vững chãi: Trục chính được áp dụng vòng bi đũa (roller bearings) độ cứng cao giúp gia tăng độ vững chãi theo mọi hướng. Bộ phận bàn trượt (Carriage) với khoảng cách ray dẫn hướng LMG rộng hơn, mang lại cấu trúc khung chính xác, tăng cường độ ổn định.
- Động cơ hiệu suất cao: Nâng cao năng suất nhờ động cơ trục chính đầu ra lớn, đạt công suất lên đến 18,5 kW. - Độ chính xác của vị trí: Hành trình trục Y được mở rộng trong khi giảm thiểu khoảng cách nhô ra của trục phay. Thước đo tuyến tính trục X (X-axis linear scale) được trang bị tiêu chuẩn giúp cải thiện độ chính xác định vị.
- Trục B cải tiến: Khớp nối Curvick tăng lực kẹp trục chính lên gấp 6 lần so với các đối thủ cạnh tranh, giúp cải thiện đáng kể độ chính xác lặp lại của dụng cụ. Trục B có lực kẹp đạt 8.400 N·m và độ chính xác phân độ kẹp lên đến 1/10.000 độ, truyền động bằng cơ cấu bánh răng con lăn (RGC) kết hợp động cơ servo.
🛠️ Các tính năng bổ trợ & Đo lường tự động
- Chương trình kiểm soát thông minh: Tích hợp phần mềm đo lường IKC bù lỗi vị trí trục xoay và công nghệ DSSV (thay đổi tốc độ trục chính) để ngăn ngừa hiện tượng rung chấn khi cắt. - Ụ sau đa năng: Cho phép lắp mũi khoan trực tiếp vào ụ sau (tailstock) để thực hiện chức năng khoan, hỗ trợ gia công đường kính ngoài đồng thời cùng lúc. - Chống rung (Steady rest) linh hoạt: Chức năng đỗ chống rung tự động mang lại khoảng cách tiếp cận trục chính bên phải tối ưu là -9 mm. Chống rung được lắp theo chiều dọc song song trục X, điều khiển độc lập bằng động cơ servo và có thể gia công ngay cả khi chống rung đang ở trạng thái đỗ, giúp giảm thời gian chết. - Hệ thống đo lường dụng cụ: Bộ thiết lập dao (toolsetter) mới hỗ trợ đo lường theo cả phương dọc và phương ngang để rút ngắn chu kỳ đo. Thiết bị đo laser cho phép kiểm tra đường kính và chiều dài của các dao đang quay một cách nhanh chóng. Thiết bị BK9 kiểm tra tình trạng sứt mẻ/gãy dao sau khi gia công nhằm ngăn ngừa phế phẩm hoặc va chạm.
🤖 Tối ưu hóa cho Tự động hóa (Automation-friendly) -Có nhiều loại bộ điều khiển khác nhau (FANUC, SIEMENS) - Cơ cấu bắt chi tiết (Parts catcher): Thiết kế âm vào trong, không bị nhô ra phía trước máy, tăng không gian làm việc và giúp đẩy các chi tiết có kích thước đa dạng ra ngoài mà không cản trở hành trình chạy máy. Tốc độ di chuyển tịnh tiến cũng được cải thiện nhờ động cơ servo, khoảng cách nhô ra của giỏ hứng có thể tùy chỉnh trực tiếp trên bảng điều khiển. Giỏ hứng bằng nhôm giúp hạn chế trầy xước bề mặt chi tiết và không bị biến dạng do dầu làm mát.

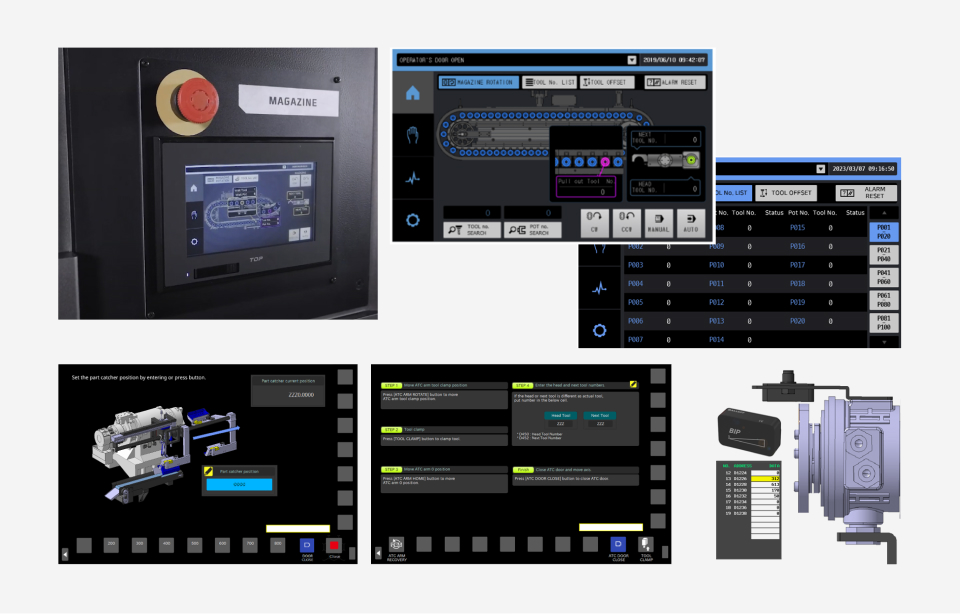

- Quản lý băng dao tiện lợi: Đi kèm màn hình ATC 7 inch ngay tại băng chứa dao cho phép kiểm tra số cổng, số dao, thay đổi và gá lắp dao nhanh chóng mà không cần quay lại bảng điều khiển chính. Tốc độ đổi dao cũng được tối ưu bằng động cơ servo.
- Phục hồi và an toàn: Tính năng khôi phục lỗi ATC (ATC recovery) chỉ với 1 bước bấm. Chức năng CPC (Kiểm tra vị trí mâm cặp) cho phép điều chỉnh trực tiếp trên màn hình điều khiển mà không cần phải mở nắp máy để thao tác thủ công.
Máy cũng tích hợp sẵn hệ thống cửa tự động bằng động cơ servo (Servo auto door), dễ dàng kết nối đồng bộ với các thiết bị tự động hóa như bộ cấp phôi thanh (bar feeder) hay robot cấp phôi.
Thông số kỹ thuật sản phẩm
DNX 2100S
DUNG TÍCH
Kích thước mâm cặp
210 mm
Đường kính tiện tối đa
520 mm
Chiều dài tiện tối đa
1100 mm
TRỤC CHÍNH TRÁI
Tốc độ trục chính tối đa
5000 r/min
Công suất trục chính tối đa
18.5/15 kw
Mô-men xoắn trục chính tối đa
326 N-m
TRỤC CHÍNH PHẢI
Tốc độ trục chính tối đa
5000 r/min
Công suất trục chính tối đa
18.5/15 kw
Mô-men xoắn trục chính tối đa
326 N-m
KÍCH THƯỚC
Chiều dài
4615 mm
Chiều cao
2630 mm
Chiều rộng
2285 mm
Trọng lượng
10850 kg
Giới thiệu DNX2100S
DNX2100S: Những cải tiến và nâng cấp hiệu năng chính
DNX2100S: Gia công năng suất cao trong thực tế
Chuẩn xác trong từng đường cắt - Giải pháp gia công Barrel từ DNX
