Máy tiện đa năng SMX DN Solutions giải pháp gia công tích hợp giúp tối ưu hóa sản xuất.

Thứ bảy - 18/07/2026 21:06

Dòng máy tiện đa năng thế hệ mới SMX, một giải pháp gia công tích hợp giúp tối ưu hóa năng suất và độ chính xác vượt trội. Hệ thống này kết hợp linh hoạt các chức năng của nhiều loại máy khác nhau vào một thiết bị duy nhất, cho phép thực hiện đồng thời các nguyên công như tiện, phay và khoan cho phép máy gia công các chi tiết vừa và nhỏ với tốc độ cao, cho đến các phôi siêu trường, siêu trọng trong các ngành công nghiệp nặng.

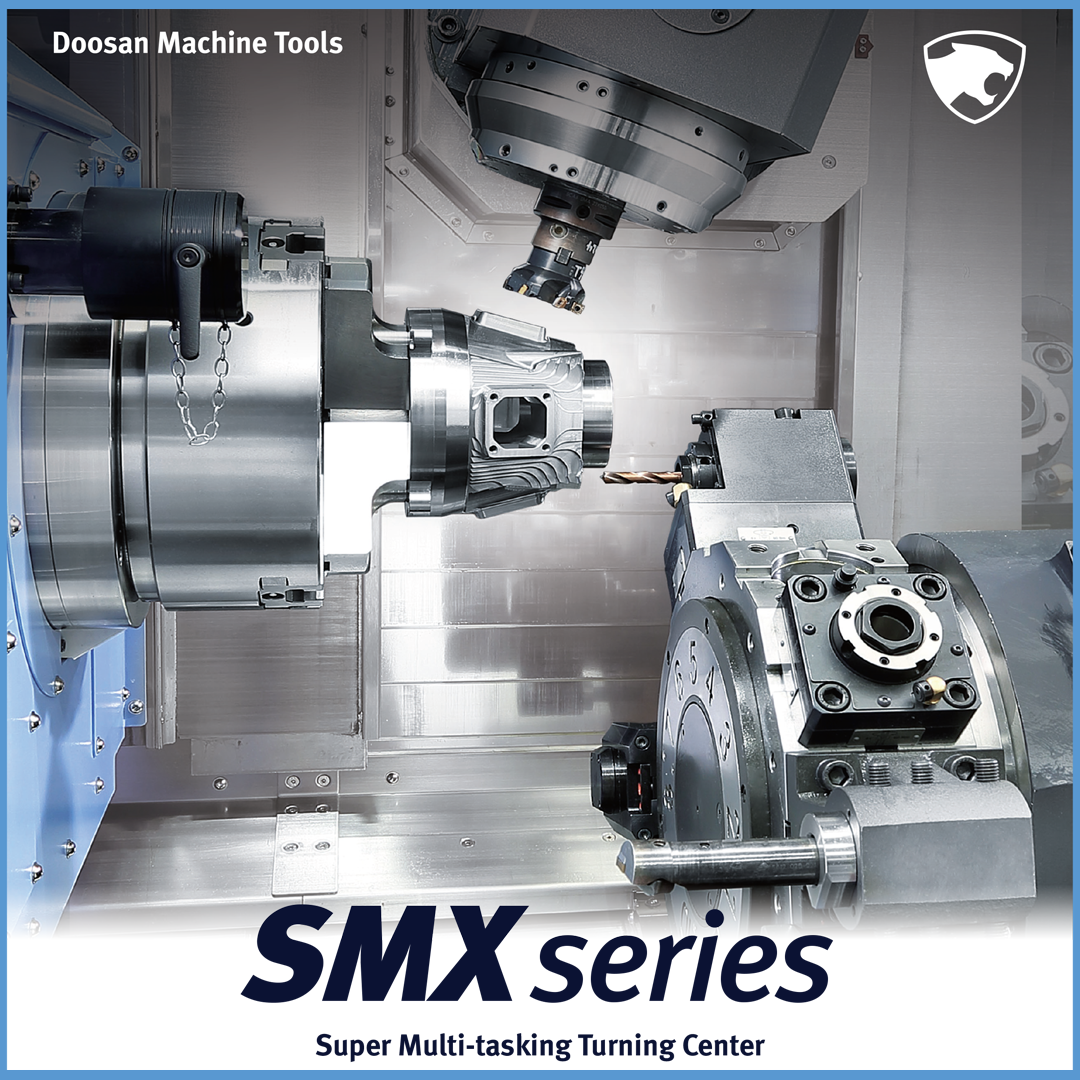

SMX series Dòng máy tiện đa năng thế hệ mới

Cấu trúc máy được thiết kế vững chắc theo nguyên tắc trực giao nhằm giảm thiểu biến dạng nhiệt và đảm bảo tính ổn định trong suốt quá trình vận hành lâu dài. Nhờ khả năng xử lý phôi lớn và giảm thiểu đáng kể thời gian thiết lập, sản phẩm này mang lại hiệu quả kinh tế cao cho các xưởng sản xuất hiện đại. Đây là lựa chọn tối ưu cho những công việc yêu cầu sự tỉ mỉ, giúp tinh giản quy trình công nghiệp phức tạp thành một hệ thống vận hành đơn giản.

✅ Các tính năng đa nhiệm (multi-tasking) chính của dòng máy trung tâm gia công SMX bao gồm:

SMX 2100ST Máy phay tiện đa trục hiệu suất cao 3

- Sự kết hợp đa trục và cụm trục chính: Dòng SMX cung cấp năng lực gia công phức hợp mạnh mẽ nhờ sự kết hợp giữa trục chính bên trái (left spindle), trục chính bên phải (right spindle), trục chính phay (milling spindle), chức năng phay của trục B và đài dao dưới (lower turret).
- Điều khiển nội suy các trục (Trục C, B và Y): Hoạt động gia công chủ yếu được xử lý bởi trục chính trái và trục chính phay. Việc điều khiển trục C của trục chính trái và trục B của trục chính phay, kết hợp với điều khiển trục Y, cho phép thực hiện linh hoạt các thao tác như khoan, taro và phay ngón ở mọi góc độ.
- Khả năng gia công 5 trục đồng thời: Dòng máy này được tích hợp sẵn các chức năng gia công 5 trục đồng thời như TCP (Điều khiển điểm tâm dao - Tool center point). Nhờ đó, máy có thể gia công các góc chính xác, các đường viền điêu khắc, và dễ dàng tạo ra các chi tiết có hình dáng phức tạp (ví dụ: cánh quạt động cơ ô tô hay hàng không) một cách nhanh chóng.
- Gia công toàn diện chỉ với một lần gá đặt (Single set-up): SMX có thể thực hiện liền mạch nhiều nguyên công đa dạng như tiện, phay, khoan và taro trên cùng một hệ thống và chỉ với một lần gá đặt chi tiết. Điều này thay thế cho quy trình thông thường vốn đòi hỏi phải chuyển qua lại giữa 2, 3 hoặc nhiều máy móc khác nhau.
- Tối ưu hóa năng suất và thời gian sản xuất: Việc thực hiện nhiều nhiệm vụ cùng một lúc giúp máy tối ưu hóa thời gian cắt gọt, giảm thiểu nhân công và các thao tác thiết lập lại. Nhờ khả năng đa nhiệm này, dòng SMX có thể tăng năng suất lên đến 40% và rút ngắn thời gian sản xuất (lead time) lên tới 75%

✅ Các phiên bản thuộc dòng SMX
Trung tâm gia công đa nhiệm SMX (bao gồm các series 2100, 2600, 3100 và 5100) rất đa dạng và mạnh mẽ, cho phép máy gia công các chi tiết vừa và nhỏ với tốc độ cao, cho đến các phôi siêu trường, siêu trọng trong các ngành công nghiệp nặng.
Dưới đây là danh sách đầy đủ các phiên bản thuộc dòng SMX , được phân chia thành các nhóm dựa trên kích cỡ mâm cặp và chiều dài thân máy
1. Dòng SMX 2100 (Cỡ trung, mâm cặp 8 inch / 10 inch)
- Phiên bản tiêu chuẩn: SMX 2100, SMX 2100S, SMX 2100ST.
- Phiên bản mở rộng nòng trục chính (Big bore): SMX 2100B, SMX 2100SB, SMX 2100STB.
- Phiên bản thân máy dài (Long bed): SMX 2100L, SMX 2100LS, SMX 2100LST.
2. Dòng SMX 2600 (Cỡ lớn, mâm cặp 10 inch)
- SMX 2600, SMX 2600S, SMX 2600ST.
3. Dòng SMX 3100 (Cỡ lớn tải nặng, mâm cặp 12 inch)
- Phiên bản tiêu chuẩn: SMX 3100, SMX 3100S, SMX 3100ST.
- Phiên bản thân máy dài: SMX 3100L, SMX 3100LS.

4. Dòng SMX 5100 (Cỡ siêu lớn, phôi siêu trường siêu trọng)
- Phiên bản thân dài: SMX 5100L, SMX 5100LS.
- Phiên bản thân dài + nòng trục chính lớn: SMX 5100LB, SMX 5100LSB.
- Phiên bản thân siêu dài (Extra Long): SMX 5100XL, SMX 5100XLB.

💡 Ý nghĩa các hậu tố trong tên gọi:
- S (Sub-spindle): Trang bị thêm trục chính phải (trục chính phụ) để gia công hoàn thiện mặt sau của chi tiết.
- T (Turret): Trang bị thêm đài dao dưới (thường là 12 trạm dao) giúp gia công đồng thời với trục chính phay phía trên để rút ngắn thời gian.
- B (Big bore): Nâng cấp kích thước mâm cặp và đường kính lỗ trục chính lớn hơn so với bản tiêu chuẩn.
- L (Long) / XL (Extra Long): Thân máy được thiết kế kéo dài để gia công các chi tiết trục dài.

✅ Các điểm nổi bật về thông số kỹ thuật của toàn bộ hệ sinh thái SMX:
1. Năng lực gia công đa dạng và vượt trội (Capacity) Dải thông số của SMX mở rộng linh hoạt tùy theo kích cỡ máy:
- Kích thước mâm cặp (Chuck size): Máy cung cấp nhiều tùy chọn mâm cặp từ 8 inch, 10 inch, 12 inch ở các dòng cỡ trung (SMX 2100, 2600, 3100), cho tới các mâm cặp khổng lồ cỡ 15 inch và 21 inch trên dòng SMX 5100,,,.
- Kích thước phôi tối đa: Đường kính tiện tối đa (Max. turning diameter) dao động từ 600 mm (dòng 2100) đến mức ấn tượng là 830 mm (dòng 5100),. Đặc biệt, chiều dài tiện tối đa trải dài từ mức tiêu chuẩn 1040 mm, 1540 mm lên đến 4070 mm trên phiên bản siêu dài SMX5100XL, đáp ứng xuất sắc các chi tiết dạng trục dài như trục hạ cánh máy bay hay trục động cơ,,,.
- Gia công thép thanh (Bar working dia): Hỗ trợ đường kính phôi thanh từ 65 mm lên đến 102 mm.
2. Không gian làm việc và Tốc độ di chuyển (Travels & Rapid Traverse)
Cấu trúc thiết kế trực giao của SMX mang lại một hành trình di chuyển rất rộng và nhanh:
- Hành trình các trục (Travels): Hành trình trục X đạt từ 630 mm đến 695 mm. Đáng chú ý là trục Y có hành trình rất lớn, đạt 210 mm trên dòng 2100 và lên đến 300 mm trên dòng 2600/3100 (với khả năng di chuyển ±150 mm),. Trục Z có thể đạt hành trình lên đến 2585 mm ở các phiên bản dài (L/LS).
- Tốc độ chạy dao nhanh (Rapid traverse): Máy trang bị thanh trượt tuyến tính dạng con lăn (roller type LM guideways), cho phép tốc độ di chuyển nhanh lên đến 48 m/phút ở trục X và Z, 36 m/phút ở trục Y, giúp tối thiểu hóa thời gian không cắt gọt (non-cutting time),.
3. Sức mạnh của hệ thống 3 Trục chính (Spindles)
Điểm làm nên khả năng đa nhiệm của dòng SMX là thông số mạnh mẽ đến từ sự kết hợp của hệ trục chính:
- Trục chính trái và phải: Tốc độ quay dao động từ 5000 vòng/phút (đối với bản 8 inch) và giảm xuống còn khoảng 1500 vòng/phút trên các máy ngoại cỡ (21 inch). Tuy nhiên, với các máy cỡ lớn như SMX 5100LB, mô-men xoắn của trục chính có thể đạt mức cực đại lên tới 4200 N·m, phục vụ cho việc cắt gọt hạng nặng,.
- Trục chính phay (Milling spindle): Thiết kế rất gọn nhẹ với chuẩn đầu dao CAPTO C6, cung cấp tốc độ lên tới 12.000 vòng/phút cùng công suất từ 22 kW đến 26 kW.
- Độ chính xác: Trục C của trục chính và trục B của trục chính phay đều được kiểm soát với độ phân giải chỉ 0.0001 độ, cho phép định vị và gia công góc một cách cực kỳ tinh xảo,. Trục B có góc xoay từ -120° đến +120°.
4. Hệ thống thay dao tự động (ATC) và Đài dao dưới (Lower Turret)
- Hệ thống ATC: Sức chứa tiêu chuẩn từ 40 dao và có thể nâng cấp thành 80 hoặc 120 dao. Hệ thống này có thể xử lý các dao cụ nặng tới 12 kg và dài 450 mm (trên bản 2600/3100),. Riêng các dòng máy phục vụ gia công trục dài như 3100L/LS còn được trang bị thêm ổ chứa mũi khoan doa cỡ lớn (chứa được mũi dao dài tới 800 mm),.
- Đài dao dưới (Lower Turret): Các phiên bản ST/STB được gắn đài dao dưới 12 trạm dao điều khiển bằng động cơ Servo. Thông số quay của đài dao cực kỳ ấn tượng, đạt 5000 vòng/phút và có thêm tùy chọn mở rộng lên đến 10.000 vòng/phút,.
5. Nền tảng điều khiển hiện đại
Về mặt thông số điều khiển, dòng SMX hỗ trợ nhiều hệ thống hàng đầu như FANUC 31i/32i PLUS và SIEMENS 840D,. Đặc biệt, giao diện CUFOS trên nền tảng PC cung cấp màn hình cảm ứng rộng (15, 19 hoặc 21.5 inch), bộ nhớ lập trình tiêu chuẩn từ 2GB đến 6GB (tối đa tùy chọn 40GB SSD) và hàng loạt các phần mềm tiện ích hỗ trợ lập trình hội thoại (như Sketch Cycle cho gia công bánh răng)

Video máy gia công Trục bánh răng

✅ Ứng dụng thực tế của dòng sản phẩm SMX:
Nhờ năng lực gia công đa nhiệm, nội suy 5 trục và khả năng hoàn thành sản phẩm chỉ trong một lần gá đặt, dòng máy SMX là giải pháp lý tưởng cho nhiều ngành công nghiệp chế tạo các chi tiết phức tạp, đòi hỏi độ chính xác cao
Các ứng dụng tiêu biểu bao gồm:
- Ngành Năng lượng: Chế tạo các chi tiết như mũi khoan (Drill bits) cỡ D165 x D175 từ thép không gỉ, các loại trục (Shaft) từ nhôm, hoặc cánh tuabin (Bucket Blade) kích thước 85t x D120 x L600 từ thép không gỉ
- Ngành Hàng không vũ trụ: Xử lý và chế tạo cánh quạt (Impeller) phức tạp từ nhôm với kích thước D120 x L80
- Ngành Y tế: Sản xuất các con lăn khuôn (Die roller) với kích thước D185 x L330 từ vật liệu nhôm
- Ngành Điện tử: Ứng dụng để gia công các chi tiết như nòng/ống lót (Barrel) cỡ D70 x L50 từ nhôm
- Ngành Chế tạo chung và đóng tàu: Sản xuất các loại van (Valve) từ thép không gỉ (kích thước D300 x L450) hay vỏ máy (Housing) từ nhôm.

Video: Máy gia công vỏ động cơ xe điện

Xem chi tiết hơn về : Multitasking turning SMX Series

Xem thêm file đính kèm bên dưới

WW Tech Việt Nam là nhà phân phối các sản phẩm chính hãng của DN Solutions .
Hãy liên hệ ngay với chúng tôi để được hỗ trợ nhanh nhất, giá cả tốt nhất và thời gian giao hàng nhanh nhất.
